試驗臺架輔助設備集中管理系統可將所有試驗間全室空調、發動機進氣空調、尾氣處理系統與臺架消防系統、臺架PUMA控制系統、設施管理系統進行集中聯動管理,實時精確地監控設備動態運行情況,提供各種參數,方便操作人員進行查閱,并對其分析、處理、調整。
試驗臺架輔助設備集中管理系統作為一個中央控制系統平臺,對實驗間和設施管理系統進行數據采集及數據存儲和監控,用于對試驗室輔助設備的工作狀態進行監控,實現整個系統的歷史數據查詢、歷史趨勢曲線、實時畫面監控、實時趨勢曲線、Excel報表生成與打印、報警監控與記錄查詢等功能。工程師站可以對原開發的軟件進行修改,以便于將來廠內設備的擴展。系統采用以太網通訊,與現場控制層PLC實時數據進行交換。該中央監控層平?蓞⑴c各站點的具體設備實際控制,可協調各站工作情況;同時對特別重要參數進行設定,統計各站點設備利用率及運行狀況和參數。

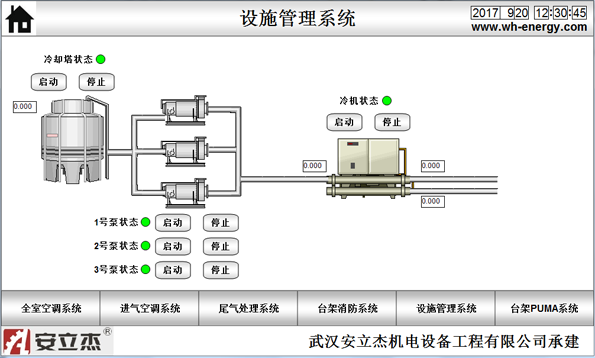

1)與設施管理系統進行通訊,顯示冷卻水、冷凍水、壓縮空氣、燃油等設施系統的運行狀況。可發出臺架運行請求給設施管理系統,啟動設施系統。

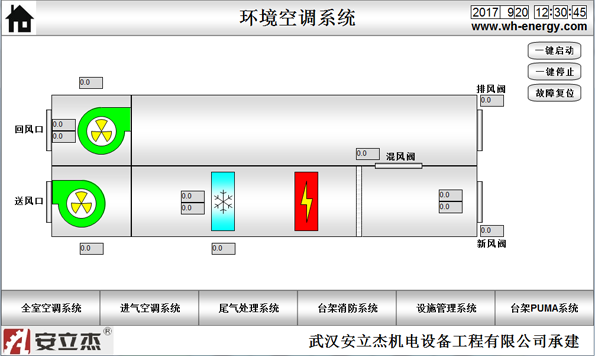

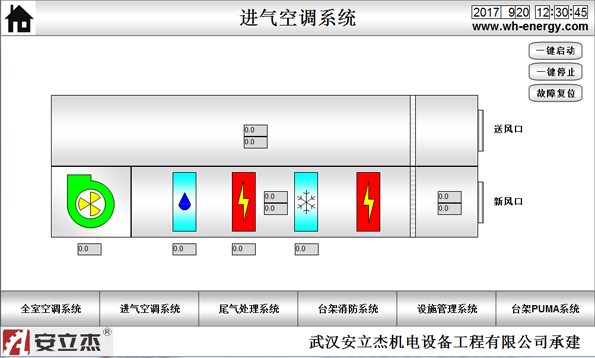

2)與各臺架的全室空調、發動機進氣空調系統進行通訊,并顯示各系統的運行狀態,以及溫度、濕度、壓力的設定值和實際值?煽刂迫铱照{(diào)、發動機進氣空調的啟停及修改控制參數目標值。

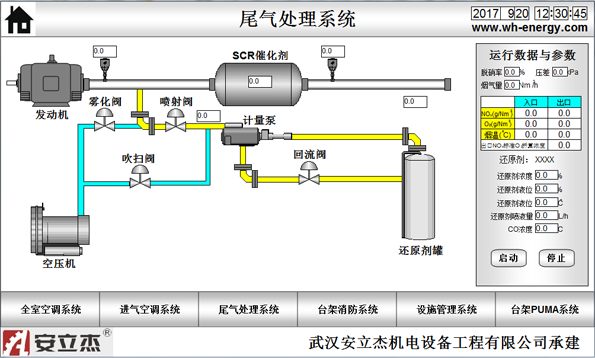

3)與尾氣處理系統進行通訊,并顯示尾氣系統的運行狀態,以及排氣背壓的設定值和實際值?煽刂莆矚馓幚硐到y(tǒng)的啟停及修改控制參數目標值。

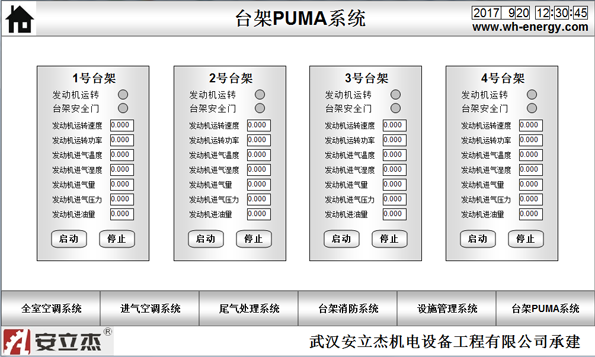

4)與臺架PUMA控制系統進行通訊,能夠顯示各臺架的運行狀態、運行效率的統計;并交互臺架運行信號和設施準備好信號。本輔助設備集中管理系統和各臺架PUMA控制系統均可以遠程監控相應臺架的全室空調、發動機進氣空調的參數,可控制全室空調、發動機進氣空調的啟停及修改控制參數目標值等。

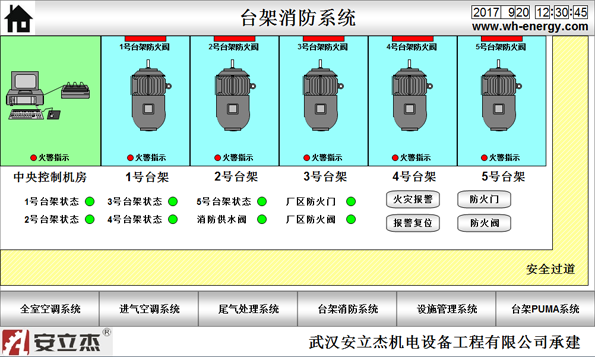

5)與各臺架的消防系統進行通訊,能夠顯示各消防系統的運行狀態。當單個臺架的消防系統觸發后要根據測試間響應矩陣對該臺架的試驗間全室空調、發動機進氣空調、尾氣關斷閥、燃油供給關斷閥(買方提供關斷閥)、電源等進行聯動控制。
